Piccolo Plus – modulär, enkel att integrera och stora möjligheter till speciallösningar

Piccolo Plus – är en kompakt, funktionsrik samt vattentät GPS-tracker. Piccolo Plus-enheten har inbyggda antenner för GPS och kommunikation. Grundinstallation är enkel, anslut 2 kablar till fordonets batteri eller via ODBII kontakten i fordonets kupé. Enheten har ett inbyggt backup batteri ifall huvudbatteriet går sönder eller blir urkopplat. Enheten kommer förinställd från oss. Det finns många tillbehör till Picolo Plus bl.a. inbyggd Wifi-router. Piccolo Plus ger dig möjlighet att få trådlöst Internet i och omkring ditt fordon via gps-sändarens SIM-kort. Göm GPS-trackern någonstans men ha fri tillgång till Internet via t.ex. telefoner, surfplattor och bärbara datorer i fordonet.

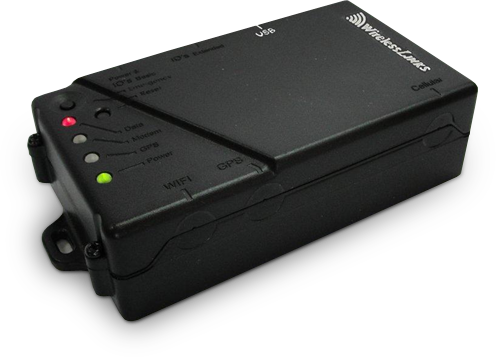

piccolo-plus

Med en inbyggd vibrations sensor kan Piccolo Plus köras i ‘Dual Mode’ för trailer/gods/container spårning
Förpackad i ett IP65 vattentätt hölje med laddningsbart litium backup batteri inuti kapslingen så växlar enheten automatiskt från vanlig realtidspårning av fordon läge till ‘godsspårningsläge’ när det externa batteriet kopplas bort. Till exempel när släpvagnen är frånkopplad från dragbilen. Enheten kopplas automatiskt om till att drivas av den interna backup batteriet och kommer att byta  “spårning sätt” I det här läget,  istället för att skicka GPS på förutbestämda normala intervaller på 15-30 sekunder, kommer enheten sända GPS-data i längre intervaller t.ex 4 gånger per dygn, det interna batteriet räcker i månader.

När GPS enheten är frånkopplad från fordonsbatteriet, skulle ett möjligt scenario vara att enheten kommer att sända 4 ggr gång per dag när GPS-enheten står still och vaknar automatiskt och skickar larm när vibrationer upptäcks, vid vibrationer skickas positionsdata varje XX minuter så länge vibrationen fortsätter (‘enheten’ är i rörelse eller vibration upptäcks).

Enheten kommer också att skicka meddelanden till kartservern/dig när och där den externa strömmen är bruten och kopplas över på det interna reservbatteriet.

Med varje GPS-meddelande, sänder enheten aktuell spännings på antingen fordonsbatteriet eller backup-batteriet .



piccolo-plus-dual-mode

Vibrations sensor för ‘gods’ spårnings läge.
Inbyggd WiFI router för internet i fordonet.
Bluetoth för röst samtal via GPSsändarens simkort
CANbus, J1939 and J1708 data
Aktiv RFID läsare, känner av vilka passiva RFID tagar som finns i dess område (0-2 km)
RS232 serierport för att skicka data fån externa ‘dataenheter’ t.ex. streckkodsläsare.
4 st Larmingångar för överföring av t.ex. överfallslarm eller fordonets stöldskydd.
2 st Reläutgång, användningsområde kan t.ex. vara fjärrstyrd startspärr.
1 st Inbyggd temperaturgivare inuti GPS-sändaren.
2 st Externa analog ingång för att mäta t.ex. temperatur, tryck, fukt…

Funktioner
Liten – 85mm x 52mm x 25.4mm,GPS- och 3G-antennerna är inbyggda i lådan vilket gör den enkel att montera och gömma
Kan matas med 6VDC – 32VDC
Extremt låg strömförbrukning
Smart batterisparfunktion – automatisk växling till “deep sleep mode” när motorn stängs av. Enheten vaknar igen när tändningen slås på eller då tilt eller vibration upptäcks. Perfekt för t.ex. motorcyklar
Larm ges vid tilt och/eller vibration, du får ett SMS om nån petar på dina grejer
Bogserings-och krashdetektion, inbyggd G-sensor
Rörelseetektor
Stöldskydd, stäng av ditt fordon via mobilnätet (elektronisk startspärr)
Avancerade funktioner men enkelt och flexibelt användarinterface. Programmera om enheten via datorns USB eller över mobilnätet
Uppgraderingsbart firmware via mobilnätet
OTA diagnostics
Inbyggd accelerometer för att detektera extremt förarbeteende
Integrerad 66-kanals GPS-mottagare, ger hög precision
Föraridentifiering vi RFID-pollett iButton
Inbyggd Geo-staketfunktionalitet programmerbart via mobilnätet
Komprimerad dataöverföring, ger mycket information om fordonet men små mobilräkningar
USB-port för omprogrammering
USB-porten ger enheten ström under omprogrammering
4 IO’s, 1 analog ingång
Panik-knapp
Kan spänningssättas via cigguttaget i fordonet om man vill
Inbyggd temperaturgivare
Anslut och avläs en extern temperaturgivare
Kraschdetektion
Programerbar via SMS
Option på uppladningsbart backupbatteri, fullt uppladdat batteri kan sända upp till 1000 GPS positioner.
Batteri styrkan överförs vid varje GPS data meddelande
Larm för lågt batteri.
Mobilmasttriangulering utöver GPS
Noggrann distansmätning
Sparar upp till 5000 tillstånd och sänder dessa när man kommer in i mobilnätet igen.

[video_left][video_frame]

[/video_frame]

[video_text] [h2]Montering av GPS sändare via ODBII kontakten[/h2] Superenkel montering av GPSlogiks AB sändare, du är klar på 3 minuter utan ingrepp i fordonets elsystem.
[/video_text][/video_left]


Technical Specifications:
Network availability – GSM/GPRS
Frequency bands – Quad-Band (European 900/1800,American 850/1900)
Enclosure: Flame retardant ABS/PC
Flame rating UL94V-0
GPS Technology – MTK GPS Technologies – 66 channels
Dimensions: 85mm x 52mm x 25.4mm
Weight: 94gr without batteries

Environmental Specifications:

Operating temperature: -40° to 176° F (-40° to 80° C)
Storage temperature: -40° to 221° F (-40° to 105° C)
Humidity: 0 to 99% 110F (40C), non-condensing
Shock/Vibration/Mechanical: meets or exceeds EIA standard RS-316B: 3G (operating), 20G (non operating) XYZ 3 directions.Meets SAE J1455 (non operating) XYZ 3 directions.

Electrical Specifications:

Power source: 6DC-32VDC tethered to vehicle battery or portable with cigarette plug connector
ESD 4kV contact, 15kV air
When external power is disconnected, the unit automatically switches to back up 1800mA/3.7 VDC lithium rechargeable battery/fully charged can send up to 1000 GPS locations.
Protection: internal resettable 1Amp fuse

Current Consumption:

Transmit mode: 200mA at 12VDC
Running mode: 70mA at 12VDC
Standby (Hibernation) mode: 20mA at 12VDC (when waiting forexternal event with GPS on)
Sleep mode: 5mA – (switching to sleep mode automatically when engine is off and/or when external power is disconnected)

Base Features:

Digital Inputs – Four contact events: two ground sense and two 5VDC – 32VDC positive sense
Analog Inputs – one 0-5VDC
Digital Outputs – two open collectors 500mA
Internal analog temperature sensor

Options:

Vibration Sensor – sensitivity adjustable for automatic security theft alarm
3D Accelerometer – for tilt detection and extreme driving condition reporting, such as sudden acceleration, sudden lane crossing, sharp turns, and sudden brakes
Driver identification via iButton (Dallas key)
Multiple temperature sensors via iButton
Internal lithium 1500mA rechargeable battery
RFID reader via RS232 port

Installation:

In cabin installation (usually under plastic dashboard)

LED Indicators:

GPS: Off when service is disabled, solid green when operating normally,solid orange when GPS current reading is invalid, and solid red on GPS error
Modem: Solid green when modem is registered, off when no signalis present or unit is off
Data: Solid red when data is waiting to be transmitted, off when no data is in the buffer
Power: Solid green when operating normally, off when unit is off, turning to orange when charging the internal battery

Functional Specifications (partial):

Sends GPS location every X seconds/minutes and/or every Y miles/ km or any combination between time and distance based on speed
Idle transmission – when the vehicle is idle (stopped) for a predetermined time period, the unit can switch to transmit in “idle mode,“ for example every 4 hours instead of every minute while moving
Event logs – Events such as engine on/off, vibration alarm, door open/close are sent with a time stamp of the event and may be configured remotely and sent with or without the exact GPS location taken at the time of the event
Driver identification – Authorized driver ID’s for the specific vehicle are downloaded to the unit OTA and only the driver that has the matching Dallas key ID is authorized to start the vehicle, and the driver ID is sent to the control center database.
Firmware download via USB or OTA (Over the Air)
Vibration sensor sensitivity OTA configurable
Tilt detection and driver behavior violations sensitivity configurable OTA
Store and Forward – The unit can store up to 5000 events when out of cellular coverage then send them automatically when back in cellular coverage
Geo-fence – auto alarm with GPS location when the unit moves in and out of a predetermined zone
Tow detection – The unit detects when the vehicle is moving while the ignition is off
Starter killer – when the vehicle is stolen, a command can be sent OTA to kill the starter so once the vehicle is stopped and the ignition is turned off it cannot be turned on again (for safety reasons in most countries it is illegal to OTA turn off the engine or gradually decelerate when the vehicle is moving)
Battery power value is sent automatically OTA to the control centerdatabase with every GPS data
Battery saving mode – auto switch to deep sleep mode when engine is turned off and auto wake up when engine is turned on or on vibration (this feature does not require back up battery)
OTA programmable via SMS
Sends cell based location in addition to GPS coordinates
Accurate driven distance
External accessable SIM card holder with security lock
